Převodníky SFAR řady MOD - vstupy/výstupy na MODBUS RS-485

Převodníky SFAR řady MOD



Převodníky pro načtení a převod dat, pro přenos dat mezi zařízeními na sběrnici MODBUS RS-485 a pro převod MODBUS RS-485 na Ethernet 10BASE-T a 100BASE-T

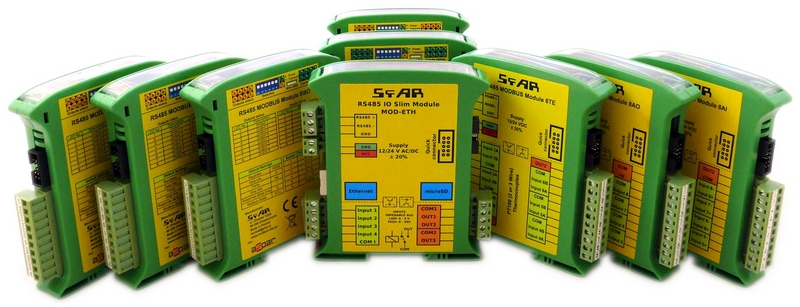

moduly-modbus-rs-485
maximum 128 modulů na jedné sběrnici RS-485
vestavěn rychlý 32-bitový procesor ARM, rychlost přenosu volitelná od 2400 do 115200
galvanické oddělení sběrnice od vstupů a výstupů
napájení 12-24 VDC +/- 20%
pracovní teplota modulů převodníků -10°C až +50°C
možnost použití protokolu MODBUS RTU nebo MODBUS ASCII
nastavitelný výchozí stav výstupů po zapnutí napájení
funkce watchdog pro výstupy
signalizace LED - stavy vstupů, výstupů , napájení, komunikace
úzké pouzdro slim šíře 22,5mm  (1,5 M)
pohodlné připojování - odnímatelné svorky 2,5mm2
možnost rychlého propojení Quick Connector s dalšími moduly řady MOD - napájení a RS485 se připojuje pouze na krajní modul
konfigurační program Konfigurator zdarma, menu programu je v češtině

Typy a provedení - stručný přehled :

MOD-ETH - modul pro převod RS485 na Ethernet, vestavěné digitální vstupy a výstupy, bližší popis v samostatném článku


MODUL 16I - 16 digitálních vstupů ve 2 skupinách, vstupy max 36VDC typ PNP i PNP, vstupy  IN1-IN4 lze použít pro 2 enkodéry, každý vstup lze použít v jednom ze více režimů :
načítání impulsů, enkodér ( pouze pro čitače 1 a 3 ),  načítání času, načítání stavu 1x/s, načítání stavu - není-li vstup aktivní, automatické nulování po načtení, nulování čitače ( čitače vstupy max do 1 kHz, impulsy 0,5ms min), modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 16I -M - stejné jako MODUL 16I, navíc s pamětí hodnot čitačů a registrů i po vypnutí napájení, modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 16O - 16 digitálních tranzistorových výstupů ve 2 skupinách se společným napájením výstupů, při objednání nutno volit provedení PNP nebo NPN, max 30V/0,5A/výstup, modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 8I8O - 8 digitálních vstupů a 8 digitálních výstupů - kombinovaný modul - jedna strana vstupy IN1-IN8 jako u modulu 16I, vstupy max 36VDC typ PNP i PNP,  druhá strana výstupy OUT1-OUT8 jako u modulu 16O , pouze PNP, max 30V/0,5A/výstup, na výstupech  je již zapojena antiparalelní ochranná dioda ( například pro možnost spínání i elektromagnetických cívek relé nebo stykačů) , modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 8I8RO - 8 digitálních vstupů a 8 digitálních výstupů - kombinovaný modul - jedna strana vstupy IN1-IN8 jako u modulu 16I, vstupy max 36VDC typ PNP i PNP, druhá strana výstupy reléové OUT1-OUT8  ve 2 skupinách ( 4 svorky COM pro možnost připojení různých napětí ), spínací kontakt max 250V/3AAC 30V/3ADC, maximální proud na jeden uzel COM jsou 3A, modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 8TR - 8 bezkontaktních digitálních výstupů, typ triak max. 400V/0,5AAC, modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 16RO - 16 reléových výstupů ve 4 skupinách ( 4 svorky COM pro možnost připojení různých napětí ), kontakt spínací max 250V/3AAC 30V/3ADC, maximální proud na jeden uzel COM jsou 3A, modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 6RO - 6 reléových výstupů, každý výstup je plným samostatným přepínacím kontaktem, kontakty max 250V/5AAC 24V/10ADC, modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 8AI - 8 analogových vstupů, každy vstup je konfigurovatelný zcela samostatně, vstup volitelně 0V až +10V (rozlišení 1,5mV), -10V až +10V (rozlišení 1,5mV), 0V až +1V (rozlišení 0,1875mV), -1V až +1V (rozlišení 0,1875mV), 4mA až 20mA ( rozlišení 3,75 μA), 0mA až 20mA ( rozlišení 3,75 μA), -20mA až 20mA ( rozlišení 3,75 μA),  navíc 2 výstupy typu NPN 36V/0,35ADC max - mohou být použity jako dálkové výstupy ovládané přes RS-485 nebo jako alarmové výstupy,  modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 8AO - 8 analogových výstupů, každy výstup je konfigurovatelný zcela samostatně, výstup volitelně 0V až +10V (rozlišení 1,5mV), 4mA až 20mA ( rozlišení 1000 kroků => 16μA), 0mA až 20mA ( rozlišení 5μA), modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

MODUL 6TE - 6 vstupů teplotních a procesních čidel, každy vstup je konfigurovatelný zcela samostatně, nastavitelné typy PT100, PT500, PT1000, NI100, KTY81-110 ( rozlišení až 0.1°C), termočlánky typu J, K, T, N, S, R, B ( možnost volby kompenzace studeného konce), odporový vstup 0Ω až 8kΩ ( rozlišení 1Ω - lze kromě jiného použít i pro přesné snímání teploty teploty ve vinutí elektromotorů) vstupní proud 0,25mA, napěťový vstup 0V až 2048mV (rozlišení 0,1mV), napěťový vstup 0V až 256mV (rozlišení 0,01mV),  navíc 2 výstupy typu NPN 36V/0,35ADC max - mohou být použity jako dálkové výstupy ovládané přes RS-485 nebo jako alarmové výstupy,  modul komunikuje se všemi PLC nebo jinými zařízeními s protokolem MODBUS MASTER.

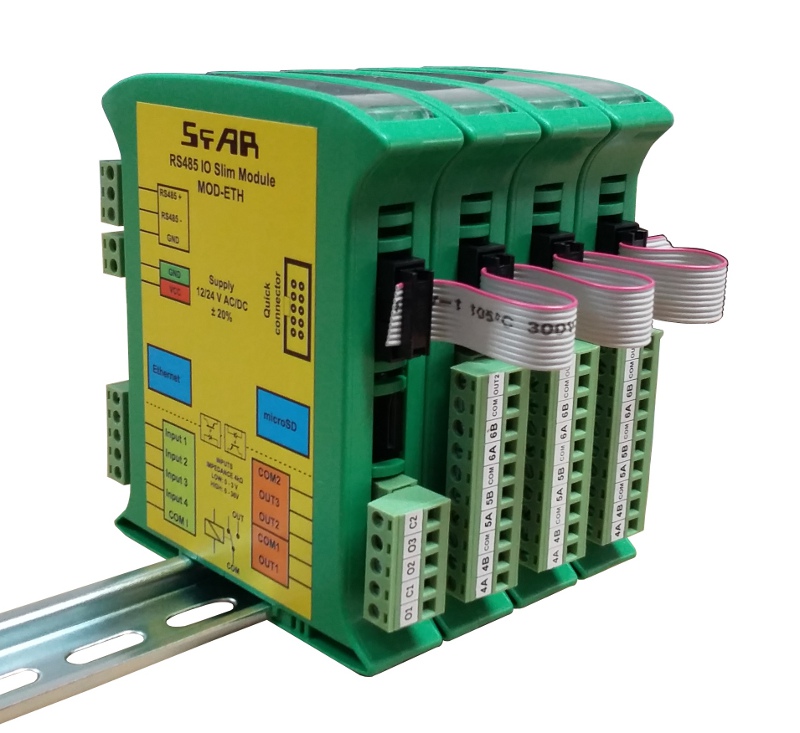

Příklad - rychle propojení modulů kabelem Quick Connector

moduly-modbus-quick-connector
