Proudová a výkonová relé

NOVATEK OM-310 výkonové hlídací relé trojfázové

Kategorie: Proudová relé a výkonová hlídací relé

NOVATEk-OM-310-trojfazove-proudove-rele-multifunkcníNOVATEK OM-310 výkonové relé trojfázové -

přímé zapojení do 30kW, nastavit lze až 350kW


OM-310 trojfázové výkonové relé - přímý vstup do 30kW pomocí vestavěných proudových převodníků, při použití externích proudových transformátorů lze nastavit až 350kW
možnost použití i v sítích s izolovaným středem

Použití ve funkci výkonového relé nebo jako omezovač výkonu 3f
volitelné zobrazení kW nebo kVA, zobrazení skutečného výkonu
volitelné aktivace funkcí, integrováno 3f napěťové relé
Možnost propojení přes RS-232/RS-485, Ethernet - k dispozici software pro vizualizaci dat


TIP - použitím trojfázového výkonového relé OM-310 v rozsahu do 30kW šetříte náklady na proudové transformátory, jejich instalaci a zapojení !

Díky displeji jej lze použít i jako měřící přístroj pro výkon P nebo výkon S
Vestavěné  proudové transformátory vydrží i násobné přetížení, pouze měření je pak mimo zaručený rozsah a s větší chybou

Číst dál: NOVATEK OM-310 výkonové hlídací relé trojfázové

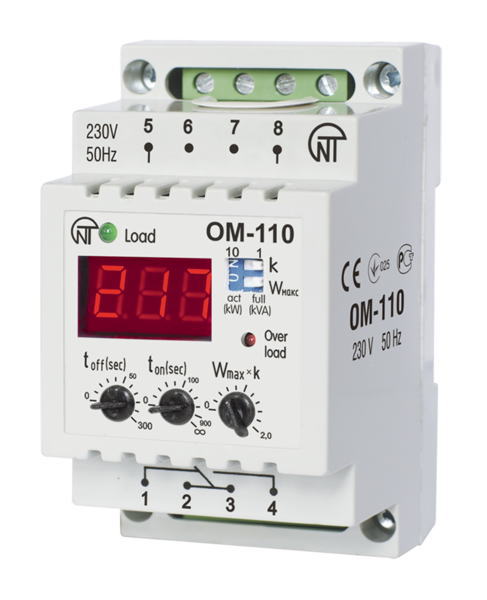

NOVATEK OM-110 výkonové hlídací relé

Kategorie: Proudová relé a výkonová hlídací relé

NOVATEK-OM-110-vykonove-releNOVATEK OM-110 výkonové relé - přímé zapojení do 20kW bez proudového transformátoru


použití ve funkci výkonového relé nebo jako omezovač výkonu 1f
volitelné zobrazení kW nebo kVA, napájení je z měřeného obvodu
zobrazení skutečného výkonu
volitelné aktivace funkcí,


přímé měření až 20 kW/20kVA  ( vestavěný průvlekový snímač proudu 100A ),



integrováno napěťové relé 160-260VAC


ОМ-110 vypíná výstupní kontakt při překročení dovolené hodnoty měřeného výkonu a opětovně jej připojuje při poklesu měřeného výkonu pod nastavenou mez s nastavenými časy.
Nastavuje se hlídaná mez výkonu, čas zpoždění rekace pro potlačení krátkých špiček a čas zpoždění opětovného zapnutí po poklesu výkonu pod nastavenou mez.


TIP - použitím výkonového relé OM-110 v rozsahu do 20kW šetříte náklady na proudový transformátor a jeho instalaci a zapojení !

Díky displeji jej lze použít i jako měřící přístroj pro výkon P nebo výkon S
Vestavěný  proudový transformátor vydrží i násobné přetížení, pouze měření je pak mimo zaručený rozsah a s větší chybou.

BONUS - vestavěné napěťové relé - při poklesu napájecího napětí pod 160V AC zobrazí se symbol U_  a čas odpočtu zpoždění. Po jeho uplynutí se odpojuje zátěž. Po zvýšení napětí nad 165V se zobrazí U-b a opět čas odpočtu do zapnutí. Obdobně relé pracuje s přepětím nad 260V

Relé plně pracuje při napájecím napětí v rozsahu 130-300V AC.

Číst dál: NOVATEK OM-110 výkonové hlídací relé

NOVATEK RMT-101 proudové hlídací relé do 10A/100A

Kategorie: Proudová relé a výkonová hlídací relé

NOVATEK-RMT-101-proudove-rele-100ANOVATEK RMT-101 nadproudové relé - přímé zapojení do 100A bez proudového transformátoru



napájení může být z měřeného obvodu nebo jiné, měřící rozsah 0-10A nebo 0-100A,
plní i funkci ampérmetru v daném rozsahu do 10A/100A  !


Napájecí napětí je 130-300V AC 47-53Hz,použití ve funkci proudového relé nebo jako proudový omezovač nebo prioritní relé,
zobrazení skutečného proudu na displeji, volitelné aktivace funkcí
RMT-101 po zapnutí zapíná výstupní kontakt, vypíná jej při překročení dovolené hodnoty měřeného proudu a opětovně jej připojuje při poklesu měřeného výkonu pod nastavenou mez s nastavenými časy.

Přímé měření až 100A bez převodníků ( integrován průvlekový snímač proudu, průměr vodiče max. 12mm ), přesnost měření 1%. Měřící rozsahy volitelné přepínačem na čelním panelu 0-9,99A s max. chybou 0,1A a 0-99,9A s max.chybou 1A

Nastavuje se hlídaná mez proudu, čas zpoždění rekace pro potlačení krátkých špiček a čas zpoždění opětovného zapnutí po poklesu výkonu pod nastavenou mez.
Lze volit i možnost zamezení opětovného zapnutí a tak aktivovat paměť vypnutí.


BONUS - Při nastavování je na displeji zobrazována nastavená hodnota - což dovolí přesné nastavení parametrů !!
Je k dispozici funkce MAX HOLD pro zobrazení maximálního proudu od zapnutí napájení přístroje anebo od předchozího zobrazení MAX-HOLD !!

Díky displeji jej lze použít i jako měřící přístroj pro protékající proud

Samozřejmě jej lze použít i s měřícími transformátory proudu na 5A  - zobrazený údaj pak bude nutno přepočítat poměrem měřícího transformátoru


TIP - použitím proudového relé RTM-101 v rozsahu do 100A šetříte náklady na proudový transformátor a jeho instalaci a zapojení !

Číst dál: NOVATEK RMT-101 proudové hlídací relé do 10A/100A
