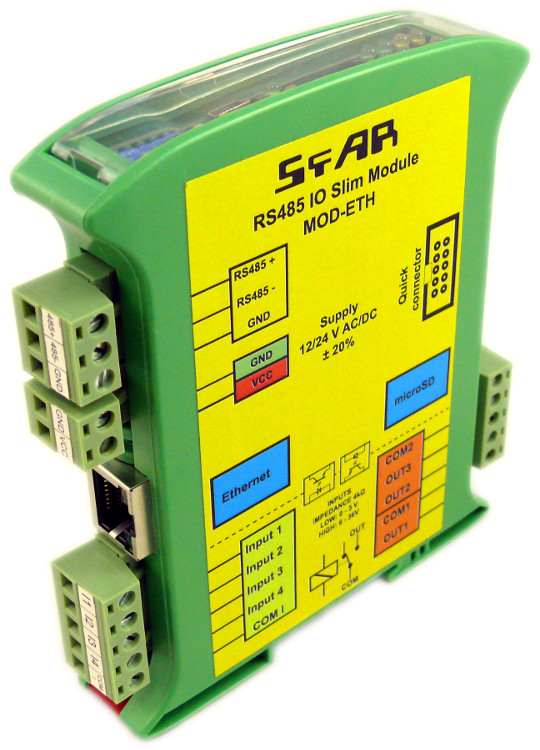

Převodník SFAR MOD-ETH MODBUS RS-485 na Ethernet

Převodník MOD-ETH řady MOD-SLIM



Převodník pro přenos dat mezi zařízeními na sběrnici MODBUS RS-485 a pro převod MODBUS RS-485 na Ethernet 10BASE-T a 100BASE-T



modul-mod-eth-modbus-rs-485-ethernet-gateway

převodník ETHERNET 10/100Mbps / RS485 115200 bits/s
gateway pro MODBUS TCP do RTU/ASCII (max. 4 klienti TCP/IP)
funkce MODBUS Device Table
integrováno www rozhraní, podpora HTTP,  vstup USB pro konfiguraci a odečet stavů digitálních vstupů a výstupů
možnost připojení až 128 zařízení na RS485
integrovány terminální rezistory a vyvažovací rezistory pro RS485
3x výstup reléový spínací kontakt max. 3A/250VAC , 3A/30VDC ve 2 skupinách ( 2 samostané svorky COM1 a COM2-3)
4 vstupy digitální univerzální PNP nebo NPN v jedné skupině, galvanicky oddělené, možnost konfigurace i jako čitače
nastavitelný výchozí stav výstupů po zapnutí napájení
funkce watchdog pro výstupy
signalizace LED - stavy vstup, výstupů , napájení, komunikace
úzké pouzdro slim šíře 22,5mm
pohodlné připojování - odnímatelné svorky 2,5mm2
možnost rychlého propojení Quick Connector s dalšími moduly řady MOD

Kumunikace probíhá na protokolu MODBUS TCP, kontroluje se síťová adresa, pokud je síťová adresa jiná, než má modul MOD-ETH, pak se převede datový paket na protokol RTU/ASCII dojde ke komunikaci se zařízením na RS-485.

NOVINKA - funkce DEVICE-TABLE -  modul MOD-ETH komunikuje sám se zařízeními na RS-485 a načítá si hodnoty z jejich vnitřních registrů. Tyto hodnoty  jsou pak uloženy ve vnitřních registrech MOD-ETH a jsou tak ihned dostupné pro dotaz přes síť Ethernet, bez dalšího zpoždění na lince RS-485.

Konfigurace funkcí dodatkových digitálních vstupů a výstupů je pomocí programu Konfigurator, který je zdarma a použije se i pro konfiguraci ostatních modulů MOD.
Konfigurace komunikačních parametrů a Device Table se provádí po připojení modulu MOD-ETH k počítači přes webové rozhraní integrované v modulu.



Příklad zapojení sestavy pomocí propojení Quick Connector s dalšími moduly řady MOD - napájení a RS485 se připojuje pouze na krajní modul

mduly-modbus-rychle-propojeni-sestavy
