Regulátor teploty ESCO ES-10 a ES-10D

Kategorie: Regulátory teploty chladírenské a topení

regulator-teploty-es-10-chlazeni-ohrev

Regulátor teploty základní ESCO ES-10 a ES-10D



pro topení nebo chlazení


režim topení nebo chlazení, nastavitelná teplota -50 +150 oC,
Pro režim chlazení k dispozici funkce ochrany a prodloužení životnosti kompresoru a funkce automatického odmrazování vypnutím kompresoru a přirozeným odtáváním. V případě sdružených jednotek lze hlavním výstupem ovládat elektroventil chlazení dané jednotky Vhodné pro chladící aplikace bez ventilátoru, kdy venkovní teplota je větší, než požadovaná.

výstup 1x spínací kontakt relé 20A 250VAC odporová zátěž, 8A 1500W motorická zátěž
zvukový alarm MIN a MAX ,  řídící vstup volný kontakt,
měřící vstup 1x snímač  NTC 5kOhm/25°C,
Vzorkování 3x/1s

Napájení 230V 50Hz, na vyžádání 12VAC/DC nebo 24V AC/DC
Součástí dodávky je 1x čidlo NTC

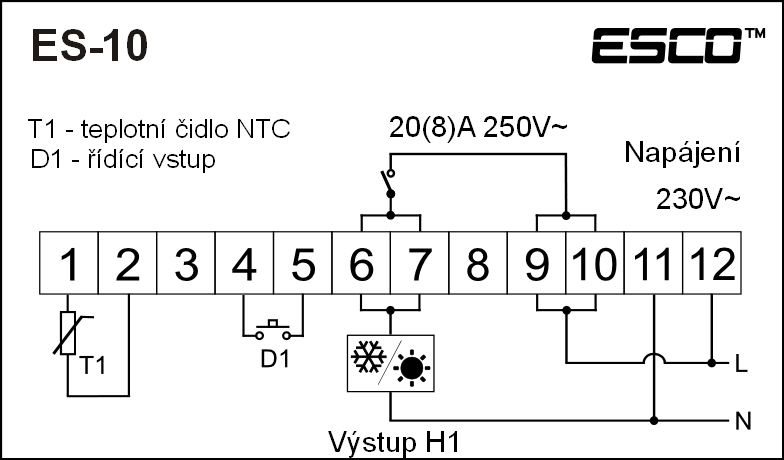

Schema zapojení ES-10

regulator-teploty-es10-schema-chlazeni-ohrev

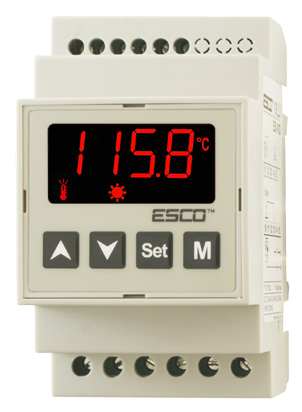

Odvozené provedení regulátoru ES-10D pro montáž do rozvaděče na lištu TS35

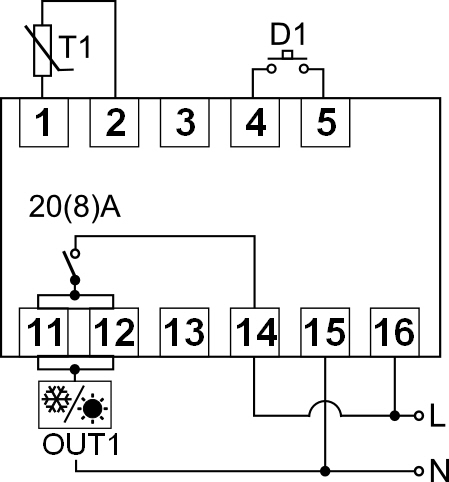

postup nastavení platí analogicky jako pro ES-10,  svorky a jejich zapojení je mírně odlišené - viz schema níže



regulator-topeni-ohrev-es-10d-montaz-do-rozvadece

 regulator-teploty-es-10d-schema-zapojeni
