Regulátor teploty ESCO SC-20 a SC-20D

komp=letniregulator-topeni-ohrev-TUVRegulátor teploty ESCO SC-20 a SC-20D



komplexní multifunkční regulátor pro řízení topení a ohřevu teplé užitkové vody s využitím slunečních klektorů nebo krbové vložky, diferenční regulátor


Regulátor teploty, dvoustavový, regulace typu ON-OFF s dodatkovými funkcemi,  výstupy 2x spínací kontakt relé , zvukový alarm MIN a MAX ,  řídící vstup volný kontakt,  měřící vstup 2x snímač  NTC 5kΩ/25 °C

Regulátor řeší ovládání zdroje tepla i oběhových  čerpadel, vyřeší komlexně úlohy přípravy teplé a užitkové vody v různých konfiguracích, včetně použití krbové vložky nebo slunečního kolektoru pro ohřev vody !   Při  použití jednoho snímače (parametr F10=0) regulátor udržuje nastavenou teplotu spínáním hlavního výstupu ( topení nebo chlazení) s danou hysterezí, při funkci rozdílové( F10=1 nebo 2) může například ovládat oběhové čerpadlo slunečního kolektoru po dosažení potřebného rozdílu teplot mezi kolektorem a zásobníkem anebo pracovat s průměrem hodnot měřených ve 2 místech zásobníku  nebo potrubí

V manuálu najdete 9 různých aplikačních schemat s popisem - manuál je ke stažení na odkazu vpravo nebo v našem Download centru



Napájení 230V 50Hz, na vyžádání 12VAC/DC nebo 24V AC/DC
Součástí dodávky je 2x čidlo NTC

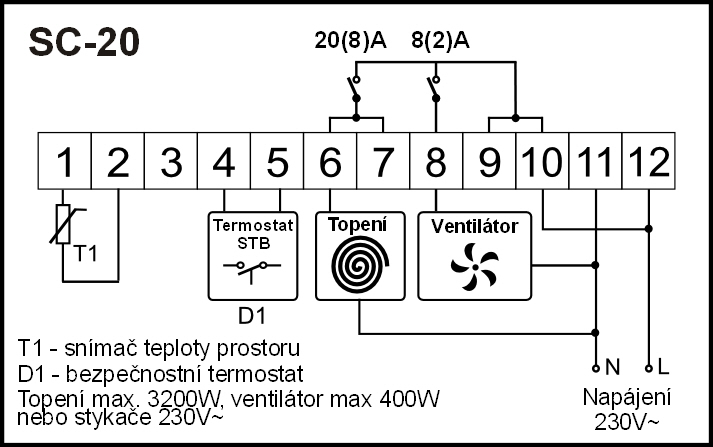

Schema zapojení SC-20

sc 20 schema

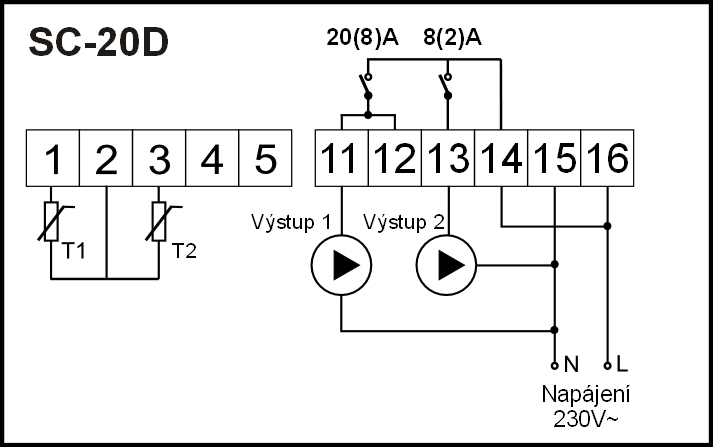

Pro provedení SC-20D platí postup nastavení analogicky jak pro SC-20, poloha a přiřazení svorkek je mírně odlišné, viz schema níže:

regulator-teploty-ohrev-TUV-kolektorem-sc20d

 regulator-multifunkcni-sc-20d-systemove-schema
